10.17 Разводка разъемов

Семенов Ю.А. (ГНЦ ИТЭФ)

RJ-11 (6 контактов)

Контакт Назначение
1 Не используется (иногда земля)
2 Прием +
3 Передача +
4 Передача -
5 Прием -
6 Не используется (иногда земля)

Телефонный разъем

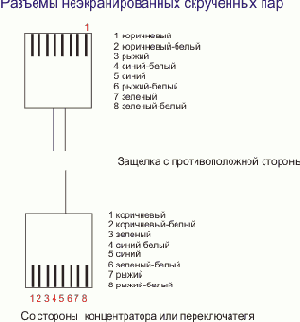

Применение неэкранированных скрученных пар

Использование Ножки разъема
1-2 3-6 4-5 7-8
Аналоговая передача голоса - - TR/RX -
10BASE-T TX RX - -
100BASE-TX TX RX - -
100BASE-T4 TX RX - -
100BASE-VG BI BI BI BI
ISDN Питание TX RX Питание
Token Ring - TX RX -
ATM-пользователь TX     RX
ATM-разветвитель RX     TX

TX - передача; RX - прием; BI - двунаправленная передача/прием.

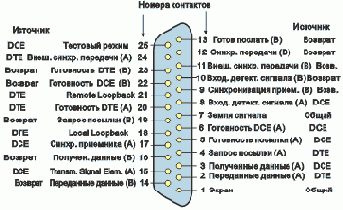

Интерфейс RS-530

Разводка разъема интерфейса RS-232
Номер контакта Сторона ЭВМ (DTE) Разъем DB25M Устройство передачи данных (DCE) Разъем DB25F
1 Экран Экран
2 Выход передачи данных (TD) Вход приема данных (RD)
3 Вход приема данных (RD) Выход передачи данных (TD)
4 Запрос передачи данных (RTS) Запрос приема данных (CTS)
5 Запрос приема данных (CTS) Запрос передачи данных (RTS)
6 Вход готовности (DSR) Выход готовности (DTR)
7 Земля сигнала Земля сигнала
8 Вход CD (Carrier Detect) Выход CD (Carrier Detect)
20 DTE готов (DTR) DCE готов (DSR)
22 Индикатор вызова (RI) Индикатор вызова (RI)

Интерфейс V.24/RS-232 (9-контактный)

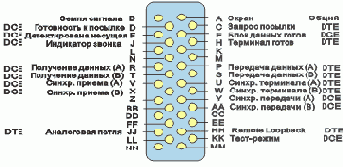

Интерфейс V.35

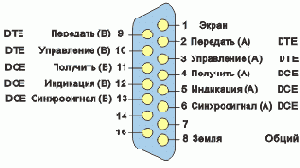

Интерфейс X.21

Интерфейс V.36/RS-449


Маршрутизаторы CISCO обычно имеют не менее двух портов асинхронных интерфейсов, которые помечены надписями "Console" и "AUX". Схемы соединений в подсоединительных кабелях показаны в таблицах ниже.

Таблица 1. Разводка разъема кабеля консоли

Кабель категории 5 Номер контакта разъема RJ-45 Кабель CISCO Номер контакта разъема RJ-45 кабеля CISCO
Голубой 1 Коричневый 8
Бело-голубой 2 Голубой 7
Оранжевый 3 Желтый 6
Бело-оранжевый 4 Зеленый 5
Зеленый 5 Красный 4
Бело-зеленый 6 Черный 3
Коричневый 7 Оранжевый 2
Бело-коричневый 8 Серый 1
<


/p>

Таблица 2. Схема соединений разъема RJ-45-M (вилка) и разъема DB25 (RS-232-F - розетка)

Контакт разъема RJ-45-M Цвет провода Номер контакта разъема DB-25-F
1 Голубой 4
2 Оранжевый 20
3 Черный 2
4 Красный 7
5 Зеленый 7
6 Желтый 3
7 Коричневый 6
6 Белый 5
Таблица 3. Схема соединений разъема RJ-45-M (вилка) и разъема DB-9-F (RS-232-F - розетка)

Контакт разъема RJ-45-M Цвет провода Номер контакта разъема DB-9-F
1 Голубой 7
2 Оранжевый 4
3 Черный 3
4 Красный 5
5 Зеленый 5
6 Желтый 2
7 Коричневый 6
8 Белый 9
Таблица 4. Схема соединений разъема RJ-45-M (вилка) и разъема RS-232С-М (DB25 модемный)

Контакт разъема RJ-45-M Цвет провода Номер контакта разъема DB-25-M
1 Голубой 6
2 Оранжевый 9
3 Черный 3
4 Красный 7
5 Зеленый 7
6 Желтый 2
7 Коричневый 20
8 Белый 4
